Überblick

8 x 16 Mehrzonen-Paging- und Matrix-Musiksystem mit DAP+ /FM-Tunern

Das MusiCall Durchsage-System ist ein Audio-Distribution-System, mit dem sich mehrere Quellen auf 8 bis zu maximal 16 Zonen verteilen lassen. Mit Hilfe der Fernsteuereinheiten (MRC) oder des internen Webservers kann für jede Zone die gewünschte Audioquelle und Lautstärke ferngesteuert eingerichtet werden.

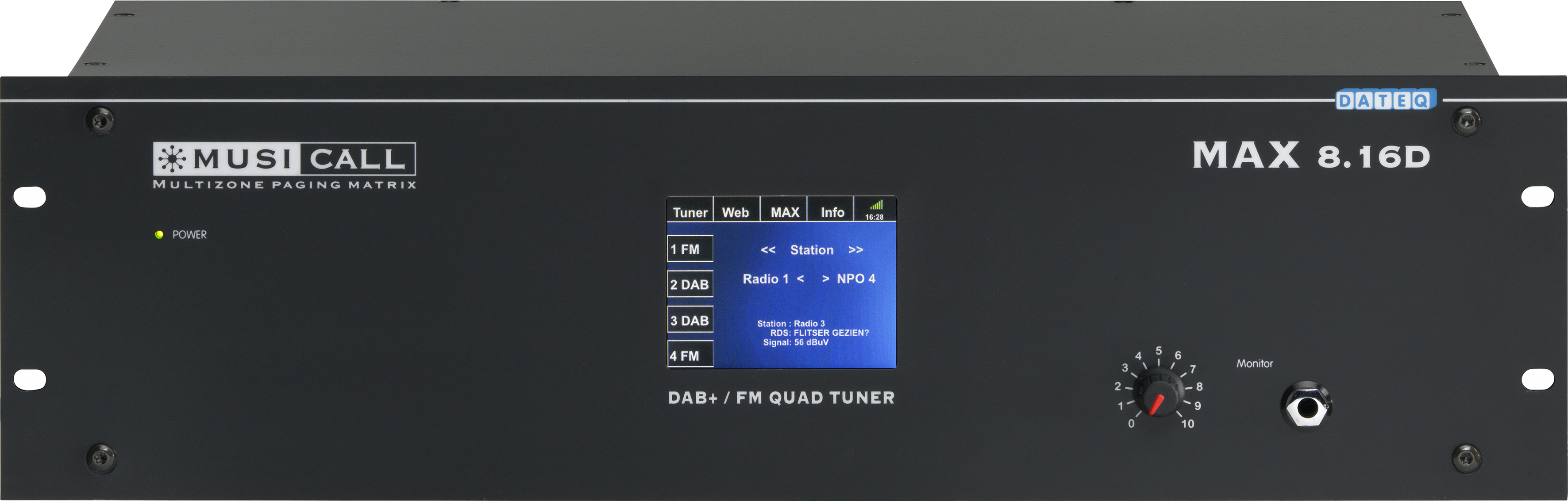

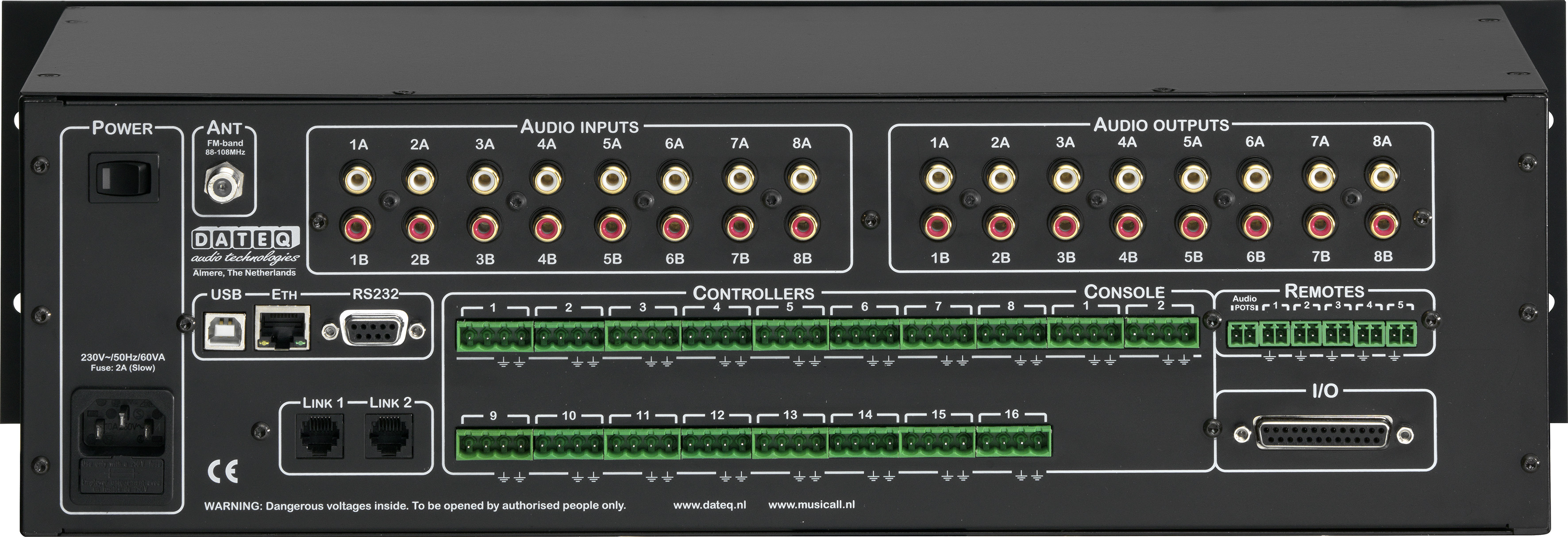

Das MAX8.16D ist die zentrale DAB+ fähige Standard-Matrix. Sie verwaltet acht Stereo-/Mono-Zonen, drei Stereo-/6 Mono-Cinch-Eingänge und optional acht lokale Audio-Eingänge. Jede Zone kann mit einem eigenen MRC-Wand-Controller und einem lokalen MRA-Audio-Eingang ausgestattet werden.

Die Matrix lässt sich besonders einfach über das interne Webserver- und Konfigurations-Interface einrichten. Das Konfigurations-Interface erlaubt eine einfache Anpassung der Eingangsempfindlichkeit und der Equalizer-Einstellungen, der Quell- und Programm-Namen sowie der Voreinstellungen beim Systemstart.

Das MAX8.16D ist mit einem Vierfach-DAB+/ FM- und Webstream-Tuner ausgestattet. Entsprechend ist es nicht nur möglich, DAB+ und FM-Radiosender zu empfangen, sondern Sie haben zudem die Möglichkeit, alle in der Matrix anliegenden Audioquellen vorzuhören. Der DAB+ und FM-Tuner verfügt über ein widerstandsfähiges 3,5 Touch-Panel für eine einfache Bedienung.

Das MAX8.16D lässt sich für praktisch jede Anwendung konfigurieren, für die Durchsagen und Musikeinspielungen benötigt werden.

Produktdetails

  • Web-basierte Konfiguration
  • Sechzehn unabhängig steuerbare Zonen
  • Sechzehn globale Audio-Eingänge, mono oder stereo wählbar, mit hochwertigen goldbeschichteten Buchsen
  • Sechzehn lokale Audio-Eingänge, in allen Zonen anwählbar
  • 3,5 TFT-Touch-Interface
  • Vier DAB+ und FM-Tuner
  • Ein WEB-Tuner
  • Telefon- oder Audio-Priority-Eingang für den Direktruf in die zugewiesenen Zonen
  • Serielle Schnittstelle für die Datenkommunikation mit der Haus-Automation
  • Möglichkeit zur Verbindung von zwei Paging-Konsolen
  • Priority-Option für Eingang 8 oder Zone 8
  • I/O-Modul zur ferngesteuerten Umschaltung
  • NO- oder NC-Notfalleingang für Brandmeldesysteme
  • Lüfterlose Kühlung, keine beweglichen Bauteile
AUDIO-EINGÄNGE
EINGANG 1 - 8
Signalpegel
0 dBu
Impedanz
10 kOhm
Eingangsrauschen
< -78 dB (IHF-A)
Übersprechen zwischen Eingängen
< -72 dB @ 1 kHz
Eingangsdämpfungsglieder
0 bis 25 dB in Schritten von 0,5 dB
Übersteuerungsreserve
10 dB
AUDIO-AUSGÄNGE
AUSGANG 1 - 16
Signalpegel
0 dBu
Impedanz
150 Ohm
Anpassung der Summenlautstärke
0 bis -50 dB in Schritten von 0,5 dB
Anpassung der Ausgangslautstärke
0 bis -50 dB in Schritten von 0,5 dB, dann Stummschaltung: -75 dB
THD + N
0,08% (CCIR-RMS) @ 0 dBu
FREQUENZGANG
Eingang auf Ausgang
25 Hz - 25 kHz (1 dB)
ANSCHLUSS WAND-EINHEIT
Ausgangsspannung
24 V
Maximal ausgegebene Stromstärke
110 mA, Automatiksicherung
KONSOLEN-ANSCHLÜSSE
Ausgangsspannung
24 V
Maximal ausgegebene Stromstärke
500 mA, Automatiksicherung
KOMMUNIKATION
Baudrate RS232
14 kbps
USB
USB 2
Netzwerkanschluss
10/100 Mbit, automatische Anpassung
ALLGEMEIN
Stromversorgung
230 VAC +/-10%, 50 Hz
Leistungsaufnahme
70 W
Abmessungen (B x H x T)
483 x 132 x 215 mm = 19", 3 HE
Gewicht
5,3 kg
