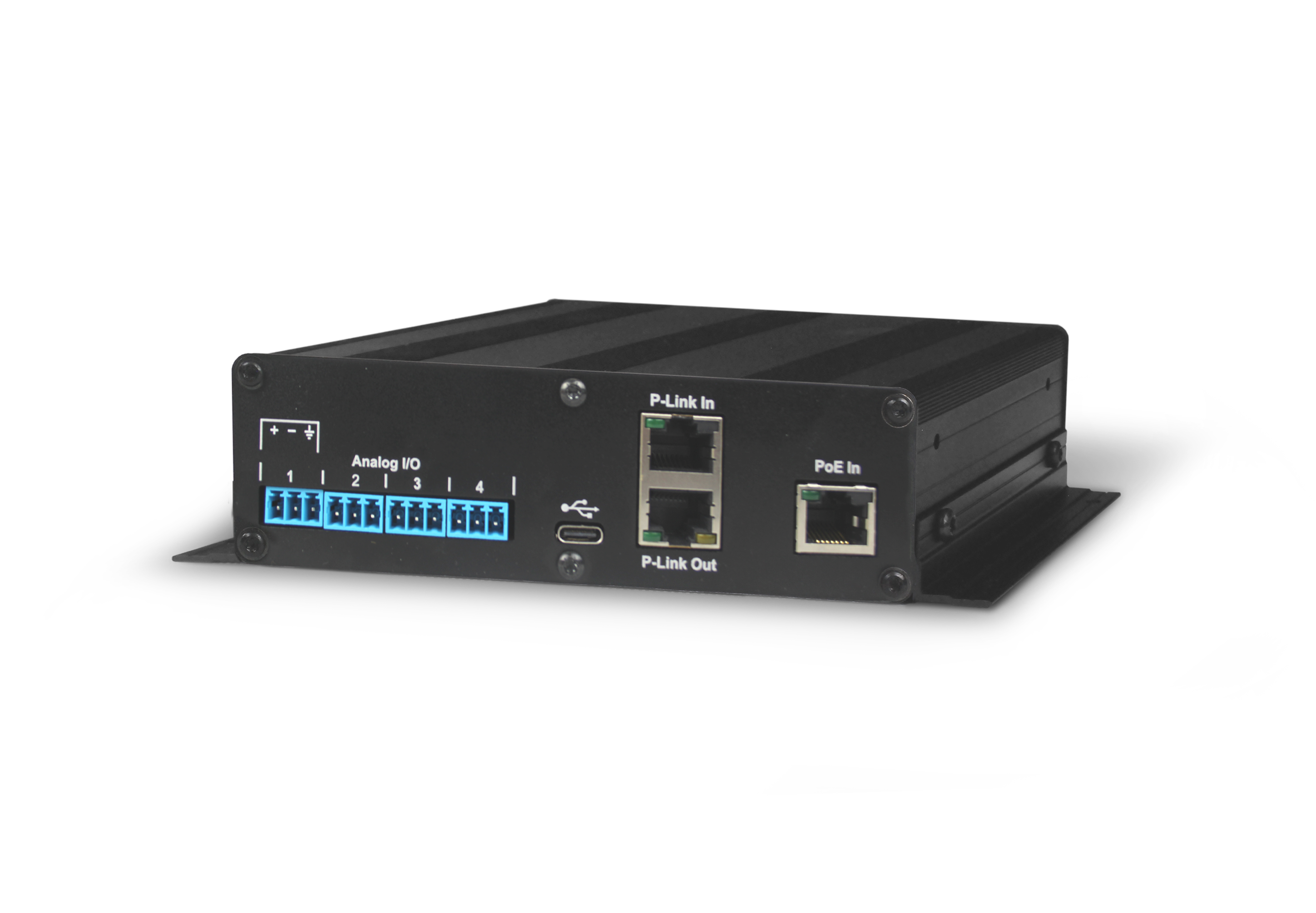

BMA 360DX Audio Expander

Art.-Nr.: 910-3200-306

Jetzt anfragen Projektberatung

ClearOne ist ein globales Unternehmen, das Konferenz-, Kollaborations- und Netzwerk-Streaming- und Signage-Lösungen für die Sprach- und visuelle Kommunikation entwickelt. Die Leistungsfähigkeit und Einfachheit der fortschrittlichen, umfassenden Lösungen bieten ein bisher unerreichtes Maß an Funktionalität, Zuverlässigkeit und Skalierbarkeit.

Überblick

USB und Audio Expander für BMA 360DX

Der Audio-Expander ist ein Audio-Interface zur Erweiterung des Beamforming-Mikrofonarray BMA 360DX. Über den P-Link Bus können bis zu zwei Audio-Expander an ein BMA 360DX angeschlossen werden, und das System mit integriertem DSP mit Mikrofon, Line-Ein- und Ausgänge und USB-Audio zu erweitern. Es gibt 4 flexible analoge Kanäle in professioneller Qualität, die unabhängig voneinander entweder als Eingang oder Ausgang konfiguriert werden können. Als Eingang hat der Kanal einen großen Verstärkungsbereich, der den Anschluss vielzähliger Audioquellen ermöglicht. Für Mikrofone kann eine +48-Volt-Phantomspeisung bereitgestellt werden. Als Ausgang können die Kanäle entweder als Line-Pegel oder Mikrofonpegel konfiguriert werden. Der USB-C-Anschluss bietet treiberloses 2-Kanal-USB-Audio für Windows-, Mac- und Linux-Computersysteme, was eine einfache BYOD-Konnektivität ermöglicht. ClearOne P-Link bietet Audio-, Steuerungs- und Stromanschlüsse vom BMA 360DX über ein einziges CAT 6-Kabel.

Produktdetails

Es gibt 4 flexible analoge Kanäle in professioneller Qualität, die unabhängig voneinander entweder als Eingang oder Ausgang konfiguriert werden können.
Als Eingang hat der Kanal einen großen Verstärkungsbereich, der den Anschluss an alle Arten von professionelle und Consumer-Quellen. Für Mikrofone, die dies benötigen, kann eine saubere +48-Volt-Phantomspeisung Phantomspeisung aktiviert werden
Die Ausgänge eines Kanals können entweder für Line-Pegel oder Mikrofon-Pegel konfiguriert werden.
Der USB-C-Anschluss bietet treiberloses 2-Kanal-USB-Audio für Windows-, Mac- und Linux und ermöglicht einfache BYOD-Konnektivität.

Analog

Bis zu 4 x Mic/Line-Eingänge (Flex IO)

Bis zu 4 x Mikrofon-/Leitungsausgänge -

3,81 mm blau, Stiftleiste

20 Hz - 22 kHz @ 0 dBu ,+/- 0,5 dB

20 kHz BW, maximale Verstärkung, Rs = 150 Ω, -126 dBu

20 Hz - 22 kHz @ 0 dBu, Leitungspegel, < 0,01 %, 20 Hz - 22 kHz @ -56 dBu, Mikrofonpegel, < 0,2 %

20 Hz - 22 kHz @ 0 dBu, > 105 dB

Kanal zu Kanal, Stimulus bei 20 dBu zu Rezeptor bei -56 dBu, 1 kHz, < 0,05 % (oder -66 dB) des Stimulussignals bei 1 kHz, 20 dBu (oder 7,746 Vrms)

Symmetrisch (Leitung gegen Masse), 2,2 kΩ, 1 % (Mic/Line symmetrisch)

Einstellbar: -56 dB bis 0 dB, 7 dB Schritt grobe Verstärkung

+20 dBu

Impedanz: 6,81 kΩ, 48 V

Symmetrisch, 95 Ω, 1 % (Mic/Line symmetrisch)

-40 dBu oder 0 dBu

+20 dBU (bei Einstellung auf Leitungspegel), -20 dBU (bei Einstellung auf Mikrofonpegel)

USB-Audio

USB-C-Anschluss, Digital Audio

2 Stereo-Kanäle

48 kHz, 24-Bit

PoE

RJ-45, IEEE802.3 bt-konforme Geräte oder gleichwertig, PoE++ - Modus A, Modus B und 4-Paar-Modus

P-Link Bus

RJ-45

56 V 36 W IEEE 802.3 bt-konforme Geräte oder gleichwertig, Modus B

23 AWG, werkseitig konfektioniert Cat 6

Bis zu 60 m

Blau

Blau, Rot

Elektrische Daten

9,6 W typisch

34,8 BTU/Std.

-10 °C bis 40 °C

Maße und Gewicht

172 x 170 x 44 mm

1,4 kg

1,9 kg

Inklusive Halterungen für die Montage unter einem Tisch
