CONVERGE Pro 2 GPIO Expander

Auslaufartikel

CONVERGE Pro 2 GPIO Expander

Art.-Nr.: 910-3200-301

Jetzt anfragen

Projektberatung B2B-Login

ClearOne ist ein globales Unternehmen, das Konferenz-, Kollaborations- und Netzwerk-Streaming- und Signage-Lösungen für die Sprach- und visuelle Kommunikation entwickelt. Die Leistungsfähigkeit und Einfachheit der fortschrittlichen, umfassenden Lösungen bieten ein bisher unerreichtes Maß an Funktionalität, Zuverlässigkeit und Skalierbarkeit.

Überblick

GPIO Expander für CONVERGE Pro 2

Der GPIO Expander erweitert die GPIO-Fähigkeiten eines CONVERGE Pro 2 durch die Bereitstellung von jeweils 12 Ein- und Ausgangskontakten. Dieses Gerät bietet Systemintegratoren vielfältige Anschlussmöglichkeiten zur Programmierung von LEDs auf Mikrofonwegen, zum Triggern externer Geräte sowie zum Aufrufen von Presets Aufrufen , welches zum Beispiel die nötigen Konfigurationen für einen teilbaren Konferenzraum enthalten.

Der GPIO Expander kann mit weiteren P-Link Peripheriegeräten wie dem BFM2, dem DIALOG 20 Receiver und USB Expander seriell verschaltet und somit gleichzeitig an einem CONVERGE Pro 2 DSP betrieben werden. Er kann ebenfalls zur Längenerweiterung einer P-Link-Übertragungsstrecke genutzt werden.

Produktdetails

CONVERGE Pro 2 GPIO Expander

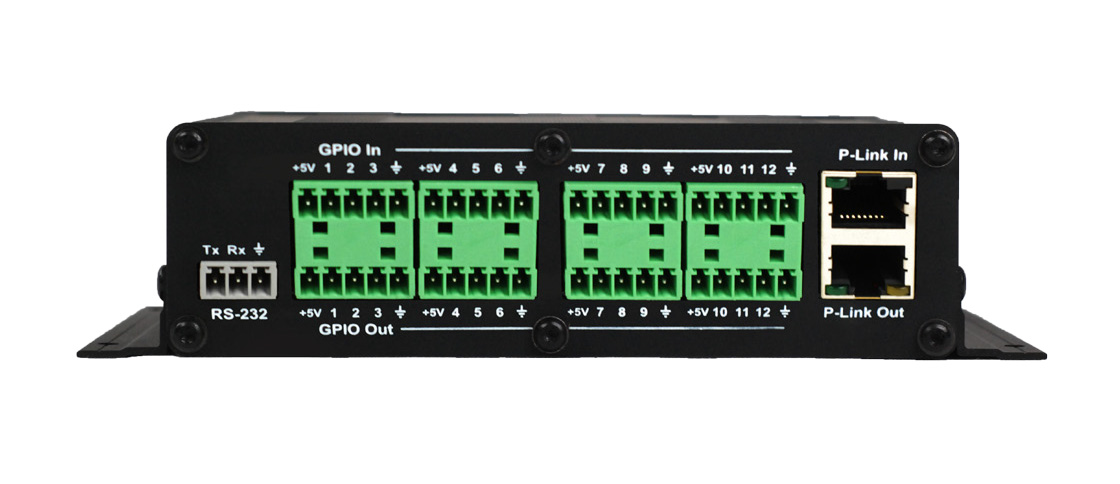

12 Logikeingänge und 12 Open-Collector-Ausgänge
Erweiterung der P-Link-Übertragungsdistanz um 60 Meter für CONVERGE Pro 2 oder andere P-Link-Geräte
Euroblock-Anschlüsse
Maximal 3 GPIO Expander per Daisy-Chain Verkabelung an dem P-Link Port eines CONVERGE Pro 2 DSP’s betrieben werden
Kompakte Abmessungen: 1/3 19“-Rackbreite, 1 HE
Flexible Montage: im Rack, unter Tisch, Wand, Decke
Stromversorgung über PoE oder P-Link
RS-232 Anschluss für Steuerschnittstelle

GPIO

12, Logikeingänge, 40,2 kOhm Pull Up

12, Open-Collector-Ausgänge 40 VDC @ 250 mA

1 pro 3 Ein- und Ausgangskontakten

3,81 mm Euroblock-Typ, 5 Positionen

P-LINK PERIPHERIEBUS

RJ-45 (Cat 5e oder Cat 6)

Proprietärer Bus für Peripheriegeräte

PoE 802.3af Mode B, Midspan, Eingangsspannungsbereich: 48 bis 56 V

Bis zu 3 GPIO-Expander plus BFM2 plus bis zu 3 drahtlose DIALOG 20 Empfänger in einer Gerätekette

Volldrahtleiter 24AWG, Cat-5e- oder Cat-6-Kabel, werksseitig terminiert

Bis zu 45m

Bis zu drei GPIO Expander können mit einem CONVERGE Pro 2 DSP in einer Daisy-Chain betrieben werden. Bis zu drei BFM2 und bis zu drei drahtlose DIALOG 20 Empfänger können in derselben Kette betrieben werden. Bis zu sechs GPIO Expander können in derselben Kette mit zwei per C-Link verbundenen CONVERGE Pro 2 DSPs betrieben werden.

RS232

3 Positionen (Tx, Rx, Gnd) 3,81 mm männlich, Euroblock-Anschlüsse

Serielle Befehle

Verbindung mit Touchpanel-Controllereinheiten für CP2, Steuergeräte von Drittanbietern

Schalter zur Wahl der Stromversorgung

Schiebeschalter. P-Link/PoE

PoE-Eingangsanschluss

RJ-45-Port

802.3af oder 802.3at PoE/PoE+ Injektoreingang

FRONTSEITIGE LEDS

Aus: ausgeschaltet, Blau: eingeschaltet

Aus: Keine P-Link-Verbindung vorhanden, Blau, dauerhaft leuchtend: Betriebsbereite P-Link-Verbindung vorhanden, Blau, blinkend: Locate-Modus durch CP2 CONSOLE Software gestartet, Rot: Fehlerhafter Zustand

MONTAGE

Rackmontage, Befestigung unter Tischen, an Wänden oder an Decken

Leistungs- und Wärme-Energiebedarf

PoE/PoE+

RJ-45

P-Link oder PoE Injektor

802.3af oder 802.3at PoE/PoE+

6,32 Watt typisch

21,60 BTU/h maximal

-10° C bis +40° C Umgebungstemperatur

140,4 x 41,7 x 103 mm ohne Rackflügel, 172,4 x 42,6 x 103 mm mit Rackflügeln

0,4 kg

Rackflügel, Eingangsverbinder
