Überblick

Aktives Einspeisemodul für Line-Signale

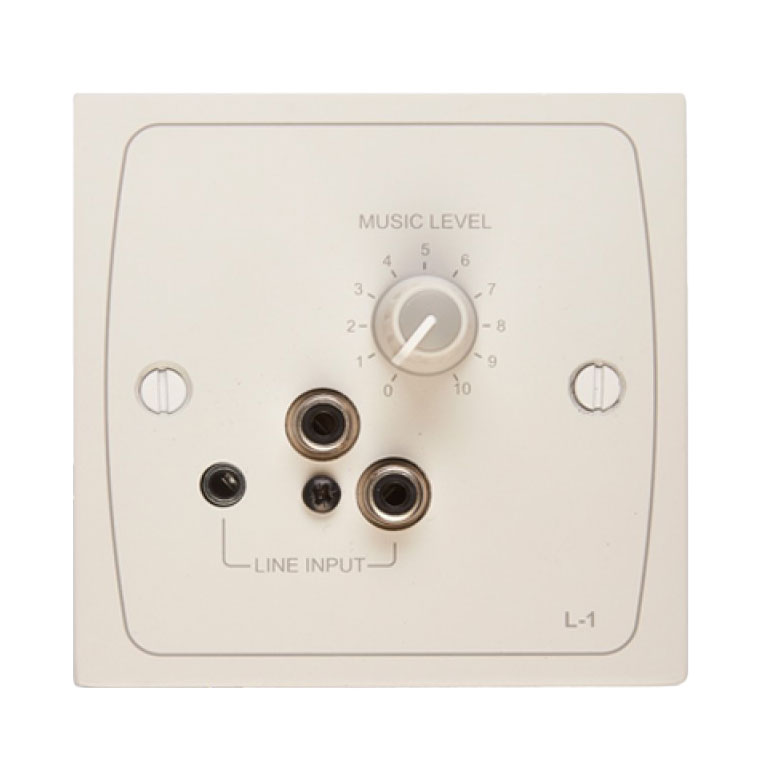

Das L-1 ist ein aktives Line-Einspeisemodul zum direkten Anschluss einer einzelnen Line-Quelle in einer entfernten Zone. Das L-1 ist mit allen Cloud-Produkten kompatibel, die über einen Facility Port verfügen (Z-Serie: MK2, MK3, MK4; 46-120-Serie, 46-50, 46-80, MPA120MKll, MPA240MKll sowie MA40/MA80). Sofern kein Facility-Port zur Verfügung steht, ist der Betrieb über den Adapter FPA-1 möglich.

Das L-1 ist eine einfache Variante des aktiven Mikrofon-/Line-Anschlussfelds LM-2 und empfiehlt sich für den Einsatz in Seminar- und Konferenzräumen, in Hotelsälen, Mehrzweckhallen, bei Außenveranstaltungen, bei Gesundheits- und Fitnessanwendungen oder für Lesungen im Bildungsbereich.

Mit einer maximalen Entfernung von 1 km zum Anschlussgerät (über geschirmte CAT5/6-Kabel) lassen sich Line-Quellen nahezu überall einbinden.

Produktdetails

  • Aktives Line-Einspeisemodul zum Einsatz in einer einzelnen Zone für Cloud-Geräte mit Facility Port
  • Einfacher Anschluss über geschirmtes Cat5/6-Kabel (bis zu 1.000 m Länge)
  • Unsymmetrischer Stereo-Line-Eingang (Cinch) mit Pegelregler
  • Alternativer Line-Eingang als 3,5 mm Stereo-Klinkenbuchse
  • Musikpelregler: 90 dB Regelbereich (-80 bis +10 dB)
  • Prioritäten-Schaltung für Vorrang der lokal eingespielten Musik über die Hintergrundmusik
  • Farbe: Schwarz, Weiß
Eingang
3,5 mm Miniklinkenbuchse, 2x Cinch (mono summiert)
Ausgang
RJ-45 (Facility-Port)
Pegelregler
90 dB Regelbereich (-80 bis +10 dB)
Max. Kabellänge
1.000 m (CAT 5/6, geschirmt)
Abmessungen (B x H x T)
86 x 86 x 35 mm
