Überblick

Netzwerkkabel CAT5E - SF/UTP - etherCON - DuraFlex™

Das PRD520 ist ein CAT5E-UTP-Kabel (PCT50SF), das an beiden Enden mit vergoldeten RJ45-Steckern in einem etherCON-Gehäuse abgeschlossen ist. Das PCT50SF-Netzwerkkabel wurde speziell für die wachsende Zahl digitaler Anwendungen in der professionellen AV-Industrie entwickelt. Im Gegensatz zu allen anderen auf dem Markt erhältlichen CAT5E-Kabeln verfügt das PCT50SF über einen Duraflex™ Außenmantel, der in einer Doppel-Extrusionstechnik mit einem Polyurethan-Außenmantel und einem PVC-Innenmantel aufgebaut ist. Der Polyurethan-Außenmantel bietet eine ausgezeichnete Beständigkeit gegen mechanische Abnutzung durch Zug, Biegung, Rissbildung und UV-Einwirkung, während der PVC-Innenmantel für eine einfache Handhabung sorgt. Der Leiterquerschnitt besteht aus 4 Paaren mit verseilten 0.22 mm² Leitern, was eine optimale Signalübertragung garantiert, während die doppelte Abschirmung aus einer Aluminiumfolie, die von einem Geflecht umgeben ist, eine hohe Immunität gegen Rauschen und Störungen durch externe Geräte bietet. Unterstützt werden 10Base-T, 100Base-TX und 1000Base-T Gigabit-Netzwerke.

Produktdetails

  • Litzenleiter mit 0.22 mm² Querschnitt
  • Extrem haltbarer flexibler DuraFlex™ PUR-Mantel
  • Außendurchmesser 8.6 mm
  • Oxygenfreies Kupfer
  • 60 mm transparenter Schrumpfschlauch
  • Verdrahtet gemäß ANSI/TIA/EIA 568B (straight through)
Physikalische Eigenschaften
Gesamtschirmung
Aluminium-Folie Al-Mylar 100% Abdeckung 25% Überlappung, Flechtschirm TC 16 x 4 x 0.10 mm Durchmesser (OFC)
Außenmantel Material
PUR 8.2 mm Durchmesser
Außenmantel Farbe
Schwarz
Kabeltyp
SF/UTP CAT5E Netzwerkkabel
Innenleiter Material
BC 7 x 0.2 mm Durchmesser (OFC)
Querschnitt
0.22 mm²
Anzahl der Leiter
8 ( 4 Paare)
Steckertyp
RJ45 auf RJ45
Verwendete Stecker
1 x Neutrik Ethercon NE8MC , 1 x Neutrik Ethercon NE8MC
Standards und Regulierungen
- RoHS2 konform
- Gemäß EU Directive 2011/65/EU
- Reach konform
- Gemäß EC 1907/2006
- Entflammbarkeitstest gemäß IEC 60332-1
- Indoor / Outdoor
Kabelstandard
ISO/IEC11801, IEC61156, UL444, ANSI TIA-EIA 568C.2
Mechanische Eigenschaften
Temperaturbereich
Festinstallationen - 20 °C bis + 75 °C, Mobile Anwendungen - 15 °C bis + 60 °C
Biegeradius
Das Achtfache des Außendurchmessers bei Festinstallationen, das Zehnfache des Außendurchmessers bei mobilen Anwendungen
Elektrische Eigenschaften
Maximaler Gleichstromwiderstand des Leiters
145 Ohm / km: 145 Ohm / km
Gleichspannungsfestigkeit des Dielektrikums
1500 V / 1 Minute
Nennspannung
300 V
Charakteristische Impedanz
100 Ohm +- 15 Ohm

Zubehör

productBadge.normal
PROCAB
BST112/B
Haken- und Schlaufen-Kabelbinder - 12 x 125 mm, schwarz
productBadge.normal
PROCAB
BST112/B
Die Kabelbinder der Serie ACV sind wiederverwendbare Kabelbinder, die eine ausgezeichnete Lösung für temporäre Anwendungen darstellen. Sie können sowohl zum Zusammenhalten aufgerollter Kabel als auch zur Standardbefestigung, Drahtbündelung und Kabelorganisation verwendet werden.

productBadge.normal
PROCAB

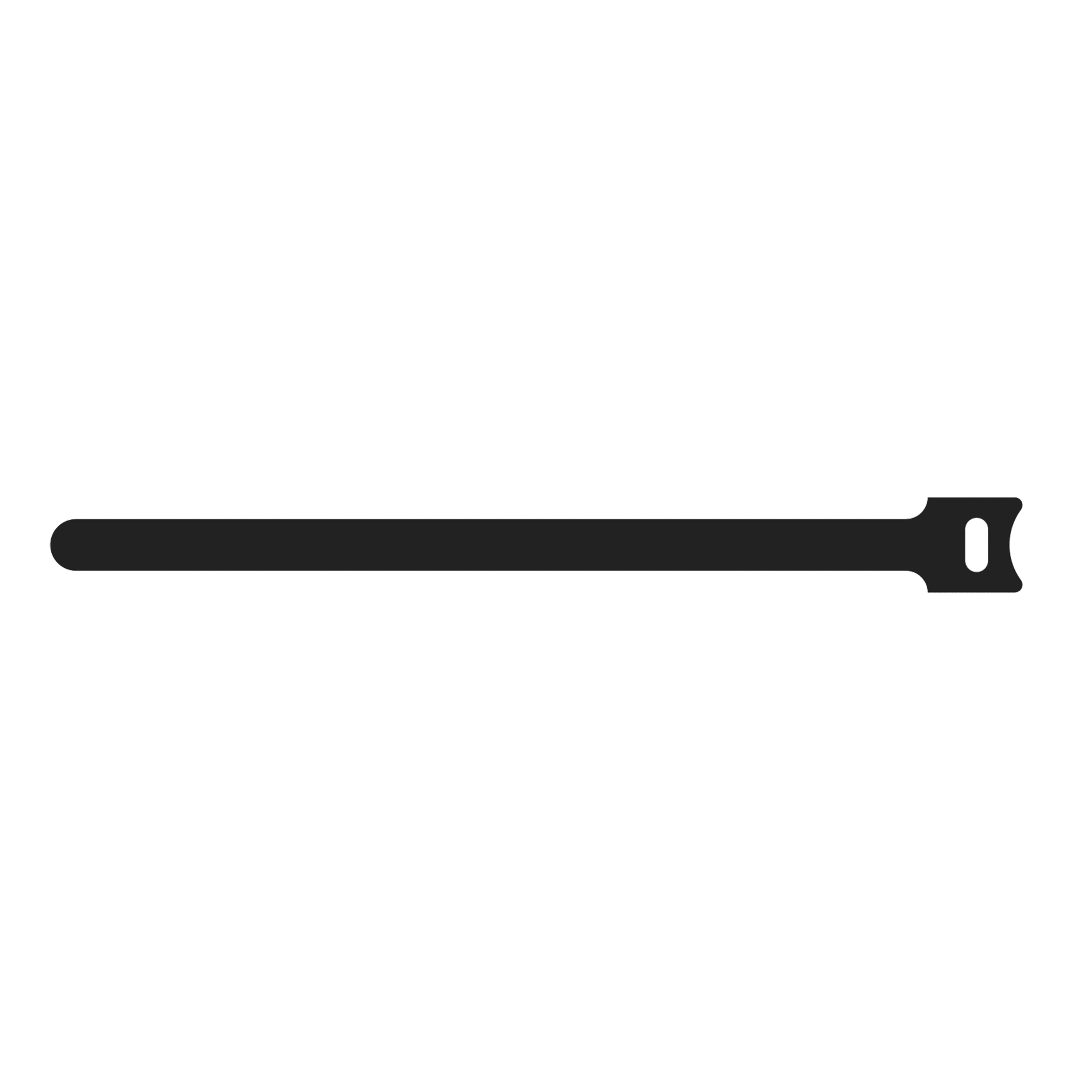

BST120/B
